Epic Plaza

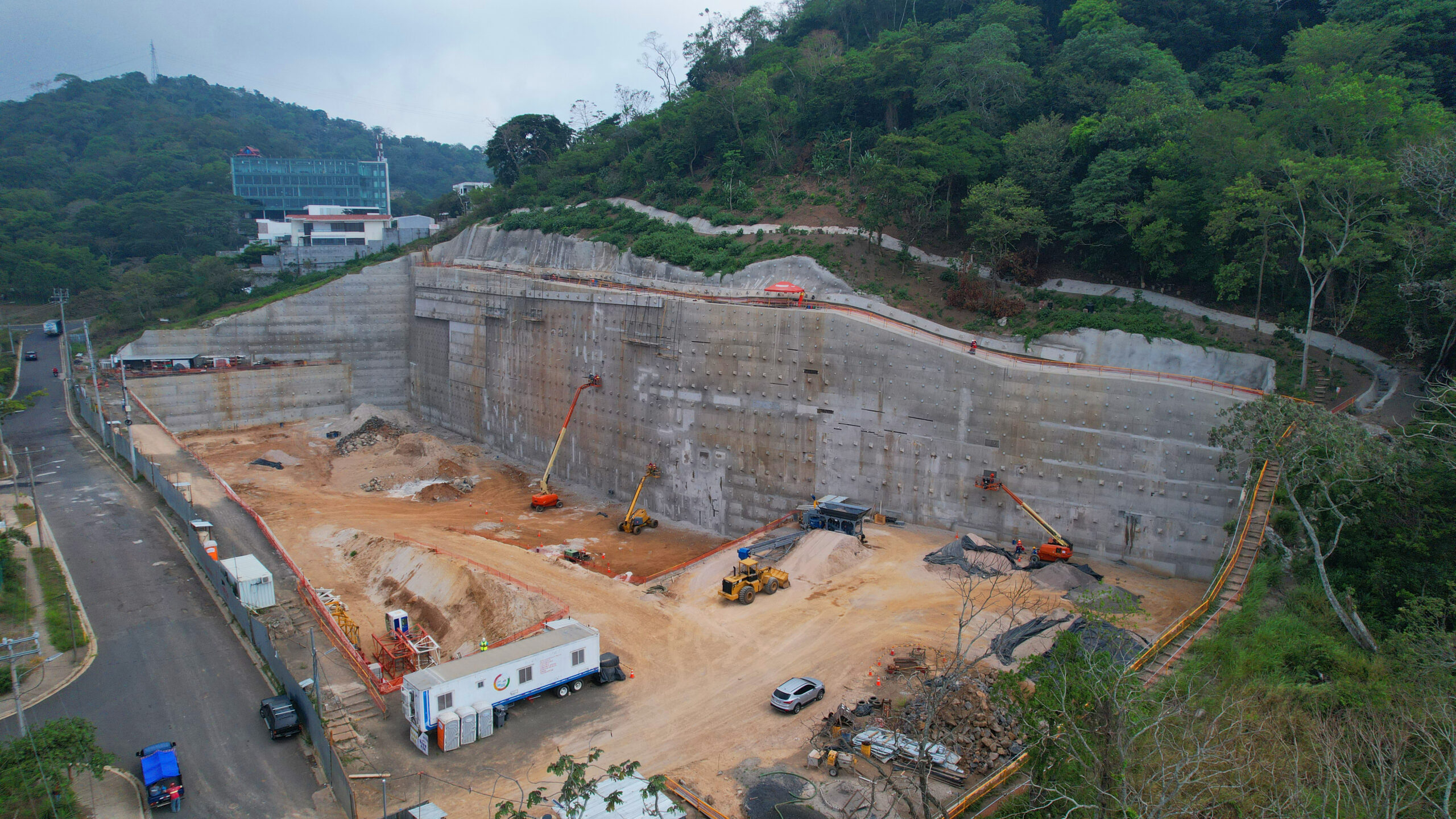

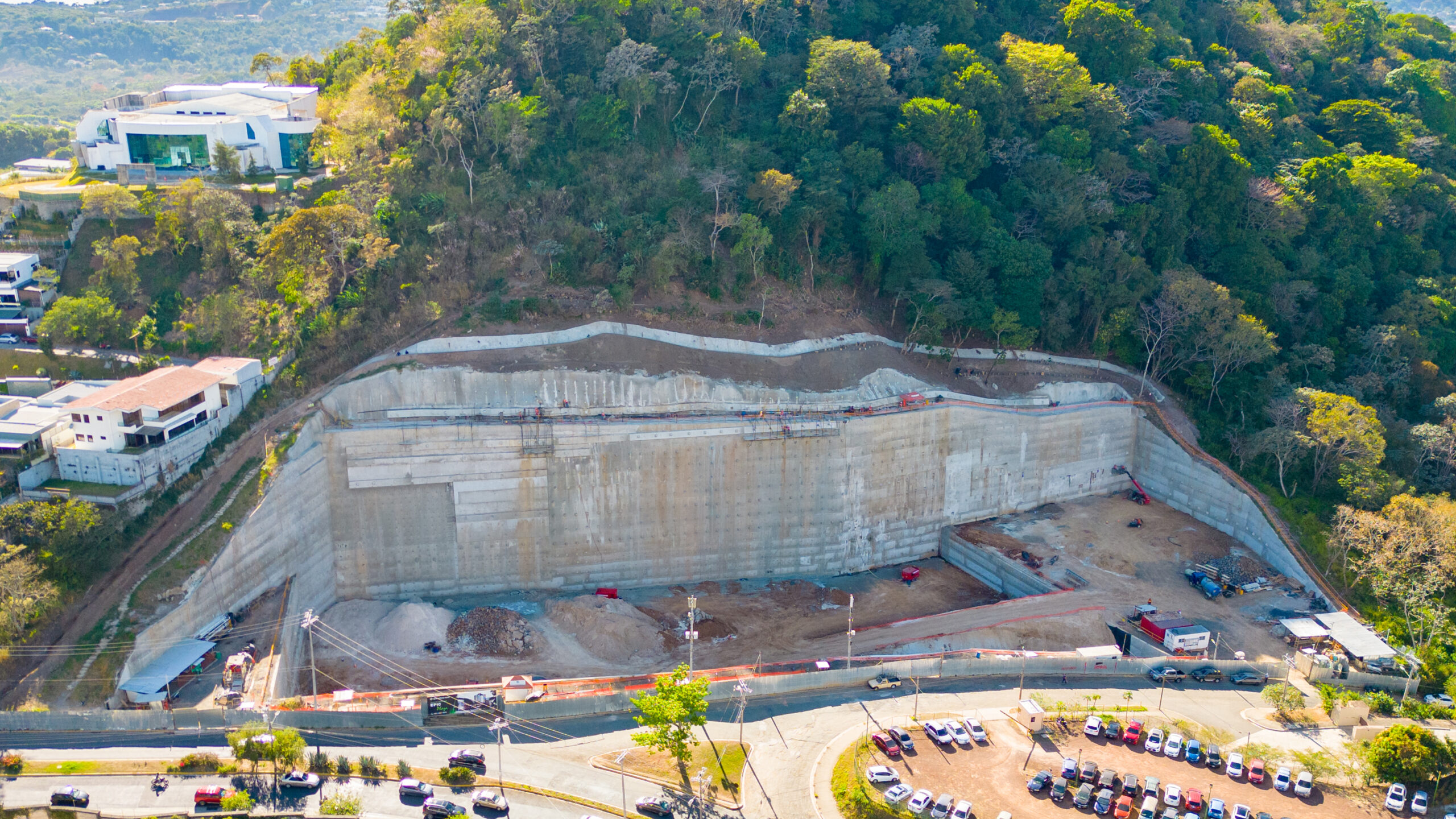

El trabajo consistió en la protección de taludes verticales generados por la excavación de suelo para la construcción de hasta tres sótanos. Se dejo todo el terreno a nivel de fundaciones, por lo que la altura máxima a proteger fue de aproximadamente 34.00 metros, según la información indicada en plano arquitectura. El área para proteger se considera que será 8,020 m² totales. Dicha área fue tratada con una combinación de Anclajes Activos con bloques de reacción e inclusiones de Soil Nailing.

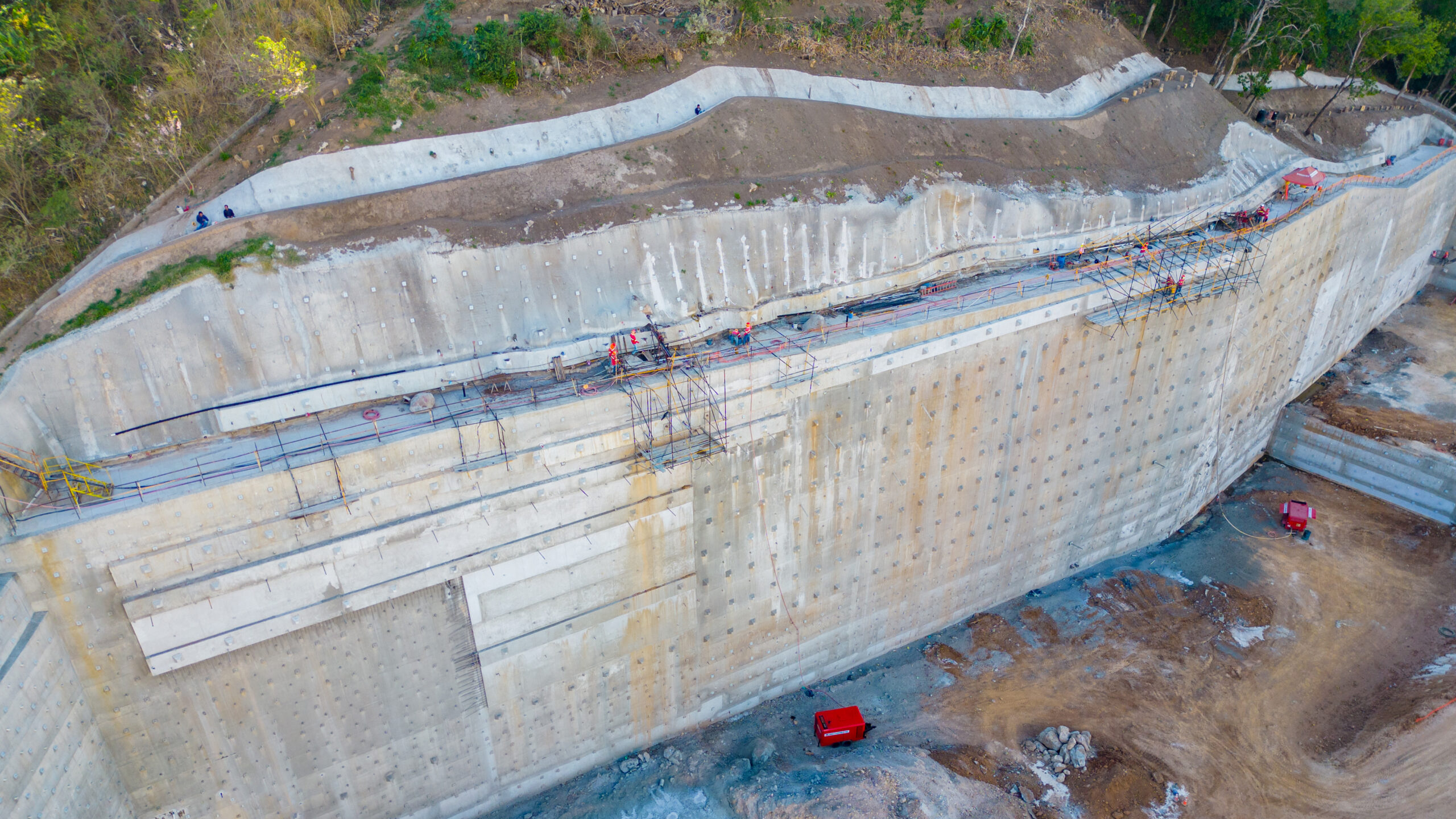

Construcción de muro enclavado por medio de muro Soil Nailing y Anclajes Activos por medio de bloques de reacción. Los bloques de reacción contó con anclajes activos a lo largo de los linderos Sur, Oeste y Norte con una capacidad de hasta 120 toneladas. El tensado de los anclajes se realizó con un gato hidráulico cuando el bloque de concreto fue construido y alcanzo una resistencia adecuada. Los bloques de reacción de anclajes activos tienen espesores de hasta 0.36 m y un refuerzo de barras de hasta 5/8” (No. 5) de diámetro de acero grado 60. Entre los bloques de reacción se colocó una protección de concreto lanzado de 0.13 m de espesor y reforzada con una cama de malla electrosoldada 3/3. En el lindero Este y que coinciden con la Avenida Bellavista, únicamente fue tratado con Soil Nailing el cual tendrá un espesor de 10 cm con un concreto f’c: 210 kg/cm. El muro fue reforzado con hasta 6 filas de anclajes pasivos de barra de hasta #7 y de 9.00 mts. Estas fueron perforadas perpendicularmente a la cara del talud, con una inclinación de 15 grados y con un diámetro de perforación de 4 1/2”. Las barras fueron debidamente centralizadas utilizando espaciadores plásticos, que evitaron el contacto de la varilla con el suelo.
